Различия швеллера У и П

Стальные швеллеры нашли свое активное применение в строительстве, выступая в роли надежного материала для создания перекрытий, лестничных пролетов, различных навесов, а также для усиления железобетонных конструкций.

На сегодняшний день рынок предлагает разнообразные виды швеллеров. Как правильно выбрать нужный тип, если в проектной документации не указана конкретная маркировка швеллера?

Изготовление

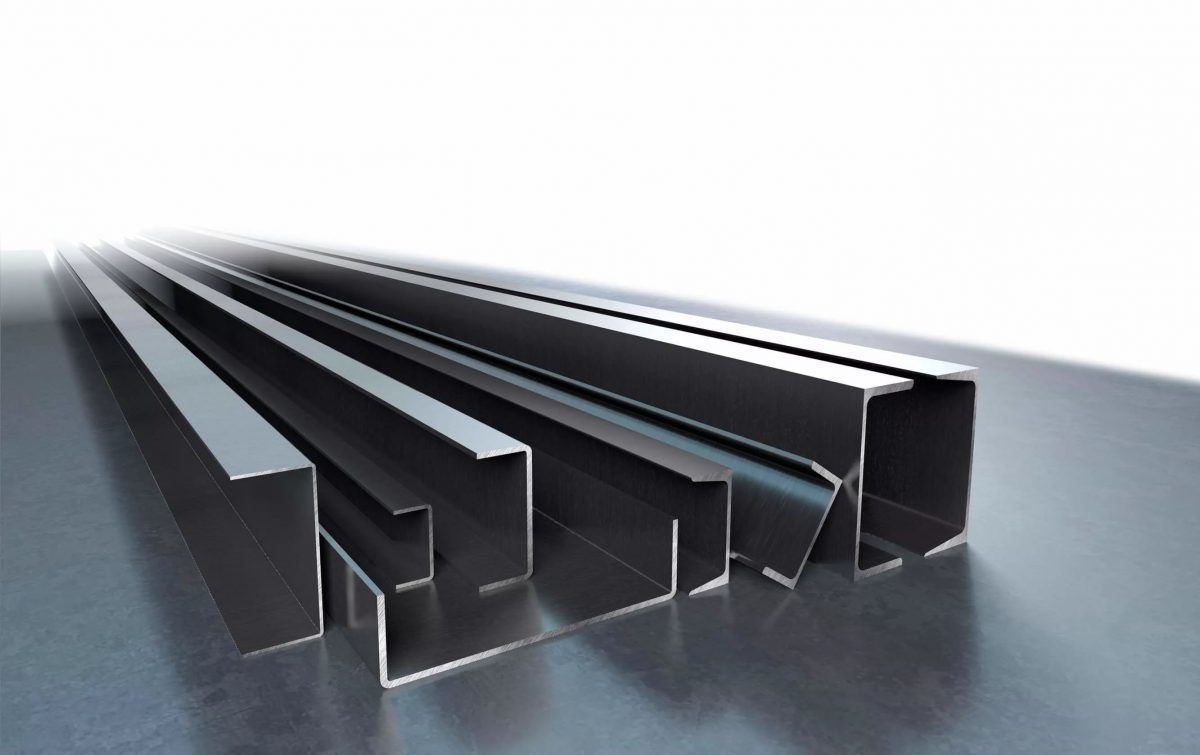

Профили изготавливаются с использованием различных методов, среди которых можно выделить:

• Горячекатаные.
• Гнутые равнополочные.
• Гнутые неравнополочные.
• Специальные.

Классификация этих профилей осуществляется в зависимости от точности прокатки и включает в себя:

• П - с параллельной гранью полок.
• У - с уклоном внутренней грани полок.
• Л - параллельная полка, легкая серия.
• С - специальные.

Наиболее популярными являются марки У и П. Какой швеллер необходим именно вам?

Различия

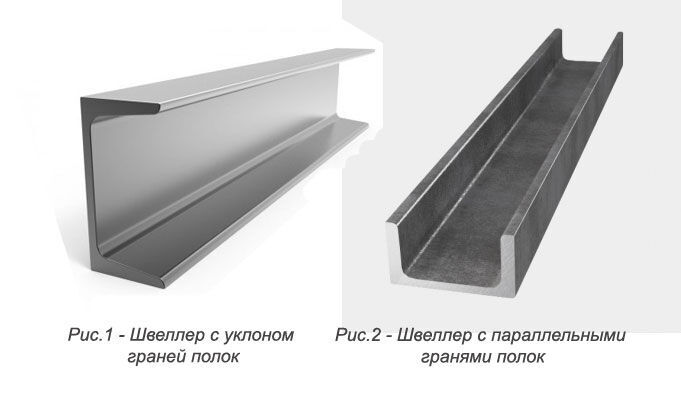

Главной характеристикой швеллера У и П является угол наклона внутренних кромок этих металлоизделий. У швеллера У полки имеют уклон, в то время как швеллер П обладает параллельными гранями, соответственно образуя угол в 90 градусов. Эти отличия можно легко различить визуально.

Согласно стандарту ГОСТ 8240-97, теоретическая масса погонного метра швеллеров обоих типов У и П остается одинаковой, что означает, что 12-метровые отрезки будут иметь равный вес.

Функции

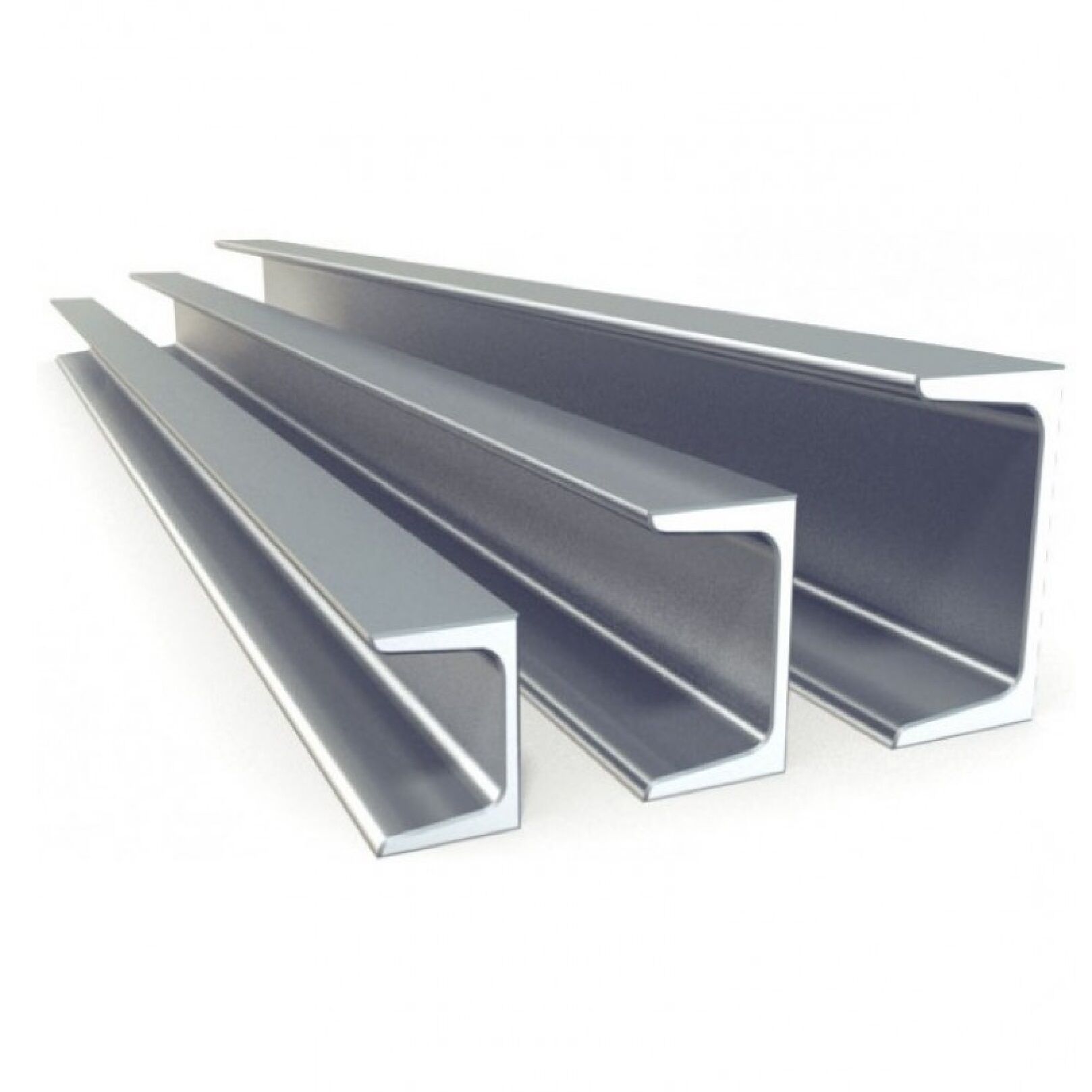

• Швеллер У используется в роли опорной конструкции, а его наклоненные полки позволяют эффективно передавать нагрузку через принцип треугольника на основное тело.

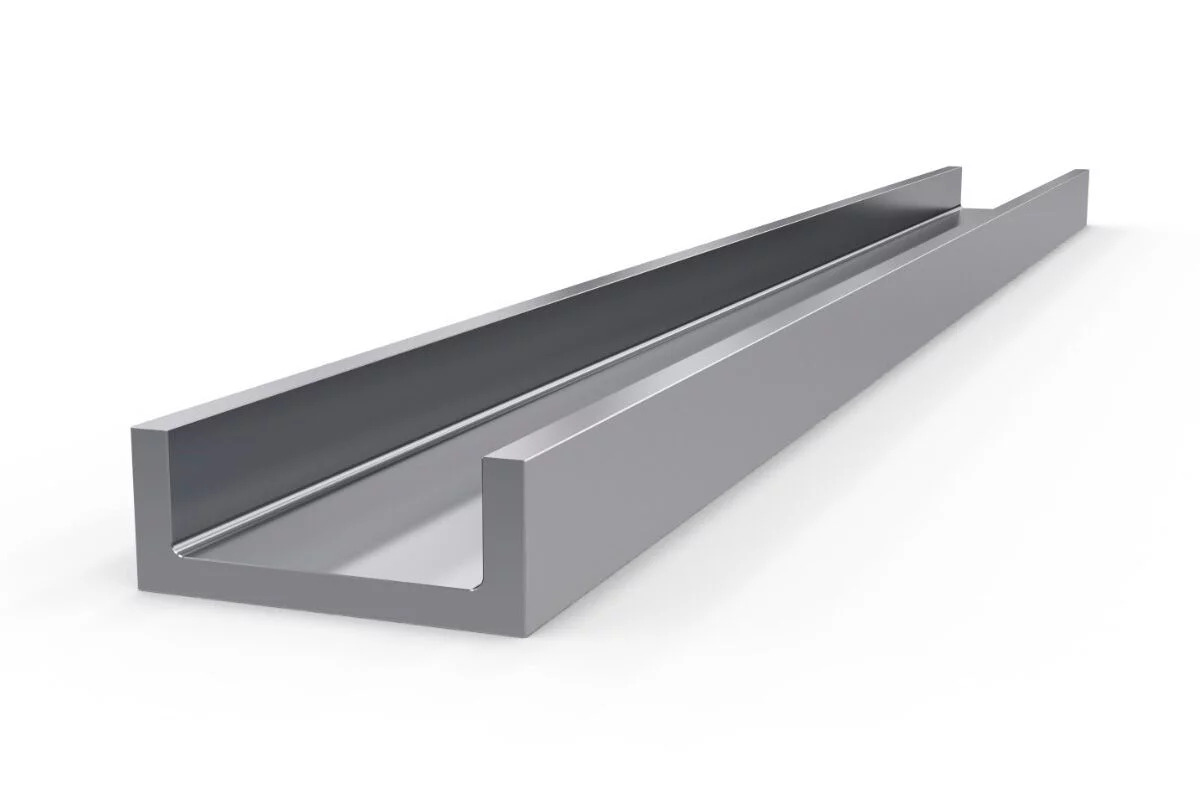

• Швеллер П актуален при сборке сооружений с крепежами и особенно важен, когда имеется множество болтовых соединений.
  Эти швеллеры не являются взаимозаменяемыми, поэтому на стадии проектирования необходимо указывать конкретную серию.

Швеллер типа У можно сменить на тип П, однако в несущих элементах не рекомендуется выполнять обратную замену.

Вывод

В заключение можно сказать, что изгибная жесткость швеллера П значительно превосходит аналогичный показатель швеллера У, однако цена швеллера У является более низкой по сравнению с предыдущим вариантом.
